中低压母线电弧光快速?；は?/h3>

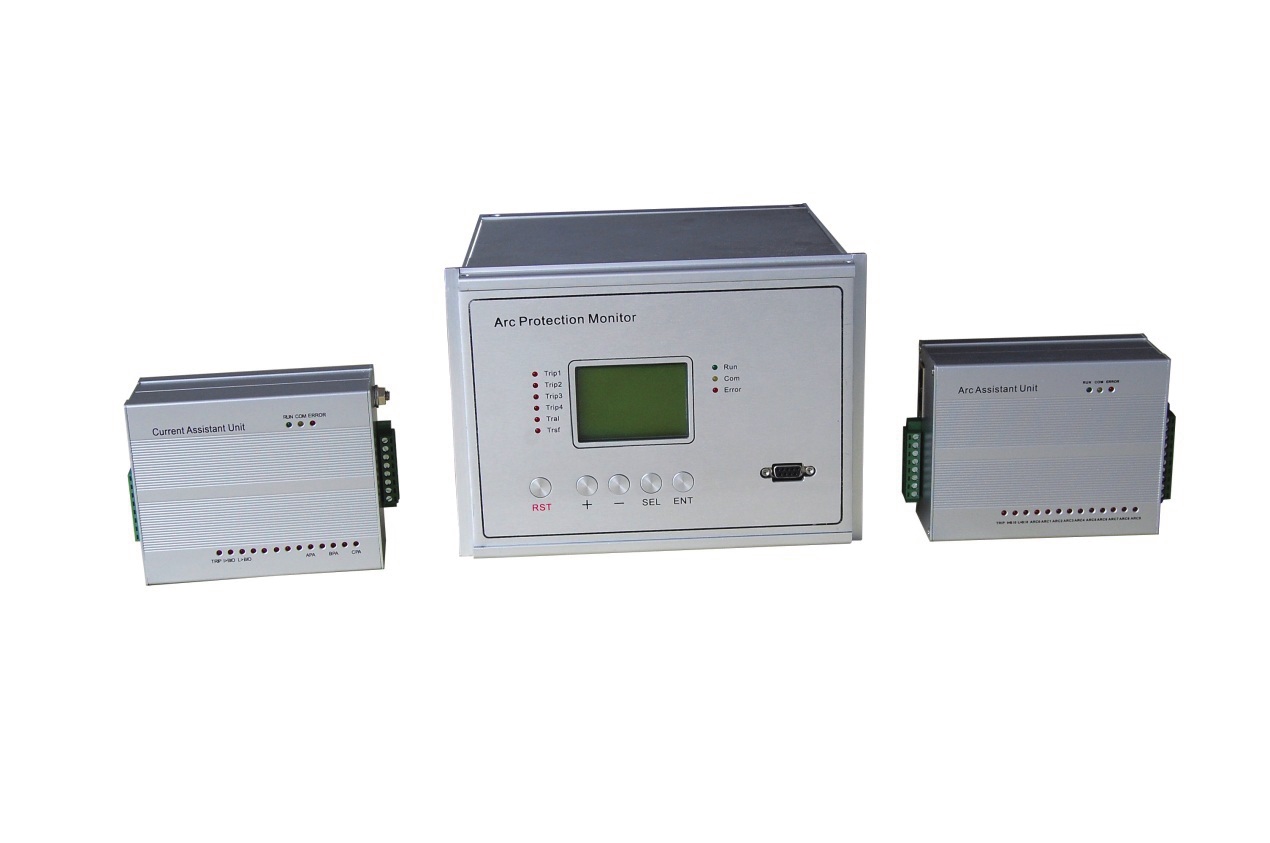

AMP220 型 中低压母线电弧光快速?；は低秤?大部分组成：
      1. 主控装置
      2. 电流辅助单元
      3. 电弧光辅助单元
      4. 电弧光传感器
      5. 专用通讯电缆

技术参数

       1.主控装置
          1路三相电流信号(互感器二次侧量程1A或5A可选);
          4个独立的跳闸继电器，可根据需要组成继电器动作矩阵;
          继电器触点容量：8A/250V.AC、8A/30V.DC;
          两个报警继电器可设置为自检报警和事故报警;
          宽温点阵液晶显示屏，友好的人机交换界面;
          RS485通讯、以太网;RS485总线结构;
          波特率：9600-19200bps;
          工业以太网接口：符合IEC61850协议;
          工作环境温度：-15—+55℃，湿度：30—95%RH　无凝露。
      2.电流辅助单元
         1路三相电流信号检测(互感器二次侧，量程1A或5A可选);
         1组跳闸继电器输出，继电器触点容量6A/250V.AC、6A/30V.DC;
         支持RS485 通讯;
         波特率：9600bps，遵循MODBUS通讯规约;
         工作环境温度：-15—+55℃，湿度：30—95%RH　无凝露;
         由主机直接供电，无需单独电源。
     3.电弧光辅助单元
        由主机直接供电，无需单独电源;
        10路电弧光传感器信号接入;
        1组跳闸继电器输出，继电器触点容量6A/250V.AC、6A/30V.DC;
        支持RS485 通讯;
        波特率：9600bps，遵循MODBUS通讯规约;
        工作环境温度：-15—+55℃，湿度：30—95%RH　无凝露。
     4.电弧光传感器
        两线制接线，无线序，直接接入电弧光辅助单元传感器接口;
        信号传输距离30米;
        动作响应时间：≤3ms;
        工作环境温度：-15—+55℃，湿度：30—95%RH　无凝露;
        储藏温度：-25—+75℃，湿度：20—95%RH　无凝露;
        产品出厂标配15米。
      5.专用通讯电缆
         采用工业级专用通讯电缆，双层屏蔽网;
         接头采用带屏蔽镀金RJ45接口，具有良好的连通性;
         线缆外层绝缘?；てげ捎梅朗笠Чひ丈杓?
         出厂标准配备20米;
         抗干扰能力强。

功能特点

       1. 系统原理简单：采用电流和弧光双判据原理;
       2. 高速可靠的继电器输出：系统采用电力专用，快速专业化的继电器?；ぞ卣笫涑瞿Ｊ剑有藕挪杉?、故障分析到最终输出跳闸信号，动作时间≤7ms;
       3. 应用配置灵活:产品系统组态灵活，可根据实际需要进行合理配置;
       4. 跳闸继电器输出：设计有4个独立的跳闸继电器出口，可根据需要组成继电器动作阵矩;
       5. 报警继电器输出：2个报警输出继电器出口，可设置为自检报警和事故报警;
       6. 传输速率：产品各单元之间以专用通讯电缆连接，信息传输速度快;
       7. 精确电流测量：产品设计有1路三相电流检测端口，满足电流进线检测需求;
       8. 支持多种通讯形式：产品设计有以太网通讯口(RJ45接口)、RS485通讯口，使用过程中可根据现场情况选择适当的通讯形式;
       9. 完善的自检功能：产品设计有系统自检及装置自检功能，随时检测系统及设备状态;
     10. 精确故障定位：系统可根据采集弧光信息的传感器位置及辅助单元地址信息准确定位故障点;
     11. 跳闸逻辑设置灵活：系统采用双判据原理，设计有仅电流、仅弧光、弧光和电流、弧光或电流，四种跳闸逻辑，可根据实际情况进行选择设置;
     12. 友好人际交换界面：产品主控装置采用点阵液晶屏幕中文显示，参数设置人性化;
         系统采用标准的RS485总线结构，符合EMC标准，抗干扰能力强。
